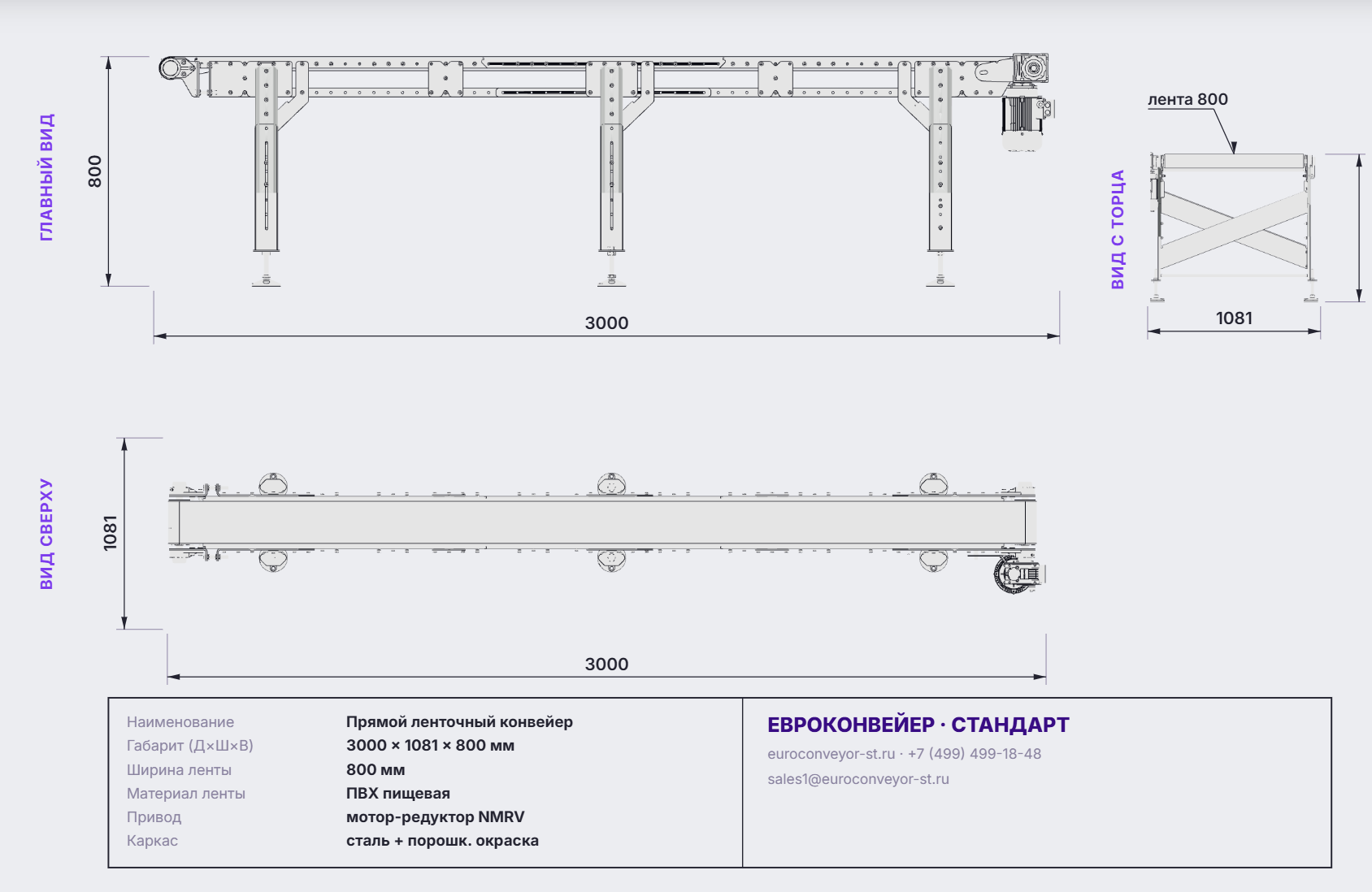

Инструмент строит габаритный чертёж ленточного конвейера онлайн под заданные размеры. Вы указываете длину, ширину ленты и высоту — и получаете главный вид, вид с торца и вид сверху с проставленными габаритами: длина, ширина рамы и ленты, высота над полом.
Чертёж строится по реальной 3D-модели конвейера, поэтому пропорции и узлы соответствуют изделию. Готовый чертёж можно скачать в PDF и PNG и использовать для согласования проекта и подготовки к монтажу.
Длина, ширина ленты и высота над полом — чертёж перестраивается под них.
Три вида с габаритными размерами по реальной модели конвейера.
Готовый чертёж — для согласования, проекта и монтажа.
Да, три проекции и все габаритные размеры пересчитываются под заданную длину, ширину ленты и высоту.
Чертёж скачивается в PDF и PNG.
Это габаритный чертёж для согласования и оценки. Рабочую документацию с допусками и спецификацией готовит наше КБ по договору.
Да, построение и скачивание чертежа бесплатны.
